KNX e Smart Metering - a Medição Inteligente

As exigências sociais e políticas, no que diz respeito, à proteção do ambiente mudaram a percepção da sociedade em geral sobre o consumo de energia e sobre a eficiência energética.

O aumento do custo da energia, a necessidade de viabilidade comercial e a proteção do clima exigem uma maior transparência no consumo de energia.

Os custos anuais com a energia levam a que exista atualmente uma maior atenção sobre o que é a energia, como é gasta e de que forma. O consumidor final tem de ter acesso em tempo real à sua fatura energética e ao histórico do seu consumo para poder ter o poder da decisão.

Há muito tempo que temos indicadores de consumo de combustível nos carros que mostram o consumo atualizado. Quando pressionamos o acelerador impulsivamente ou conduzimos com 'um pé pesado', podemos ver imediatamente qual o impacto dessa condução e o consumo de combustível inerente.

Hoje, o princípio é o mesmo nos edifícios. Este método, também chamado de "Smart Metering", fornece uma medição inteligente e uma exibição da energia consumida. O consumidor ao saber como é gasta a sua energia pode efetuar escolhas mais económicas, tais como desligar aparelhos ou mudar os hábitos para horários de tarifa mais barata.

A chave para o uso consciente da energia no interior dos edifícios é informar o consumidor continuamente sobre o seu consumo de energia.

1. "Smart Metering"

O termo "Smart Meter" abrange os medidores digitais que reunem os dados de consumo, armazenam e transferem os dados. Estes incluem, por exemplo, os novos contadores eletrónicos de energia elétrica, mas também podem incluir contadores de água, gás ou combustível. O termo “Smart Metering” é usado quando são recolhidos digitalmente os dados de medição do medidor inteligente, independentemente do tipo de energia que é medida.

Estes dados poderão ser usados para que o consumidor final tenha consciência do consumo atual ou então serem transferidos para os operadores de serviços para faturação ou monitorização da qualidade do serviço prestado.

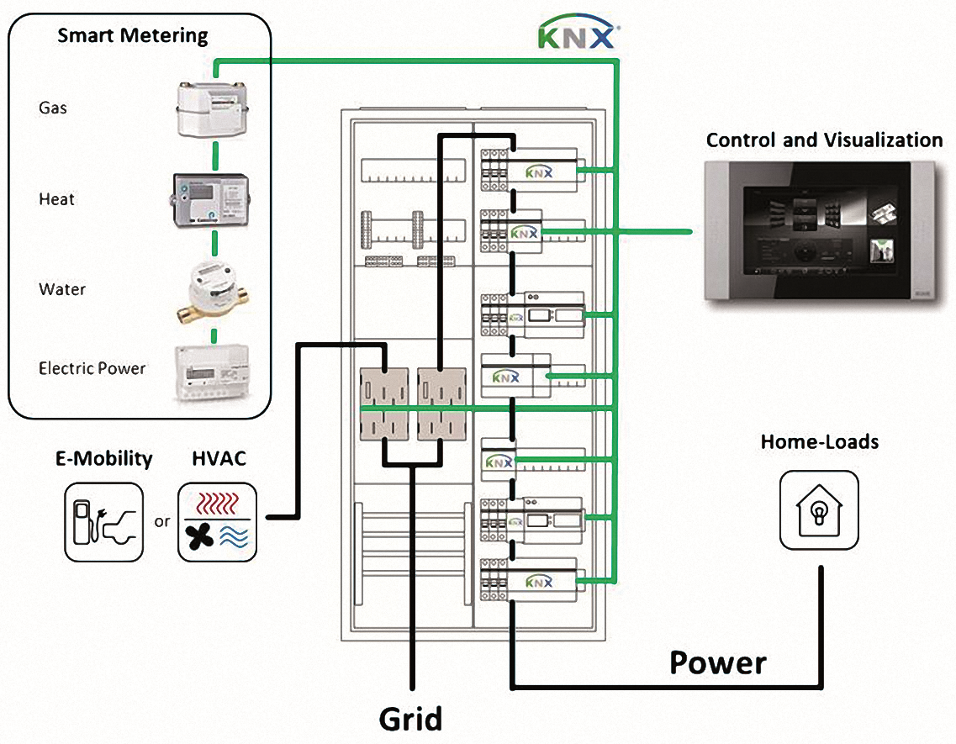

ATEC fig1

2. Formas de Medir

O sistema KNX estabelece a premissa e as condições necessárias para a implementação do Smart Metering.

A visualização do consumo de energia é útil para o consumidor, mas muitas vezes é por si só insuficiente para garantir de forma ativa a eficiência energética no interior dos edifícios.

A medição poder ser efetuada de várias formas:

• Recolha de dados de forma descentralizada

Através da utilização de vários medidores de energia é possível efetuar a recolha de dados e utilizá-los no sistema. Por exemplo, efetuar a monitorização da energia por quadro elétrico ou por tipo de circuito através de dispositivos que permitem a medição de energia elétrica instantânea e/ou a energia consumida por até três circuitos monofásicos diferentes ou um único circuito trifásico. Além disso, disponibiliza informações sobre as correspondentes emissões de CO2 e estimativa de custos. Outro exemplo é o uso de medidores M-Bus, ligados ao sistema KNX através de um gateway. Para o protocolo M-Bus já se encontra no mercado uma ampla variedade de dispositivos de medição calibrados.

Neste tipo de soluções os dados são armazenados em cada medidor ou separadamente em cada interface.

ATEC fig2

• Recolha de dados de forma centralizada

Outra solução possível para integrar a medição é centralizar a medição de dados.
A diferença entre o conceito referido anteriormente e este reside basicamente no armazenamento de dados e na exibição dos dados coletados. Os dados são armazenados num dispositivo central, a partir do qual é possível efetuar a visualização dos mesmos. Assim quando é necessário a recolha do consumo de dados, este dispositivo central conecta-se com os contadores individuais e obtém os dados atuais.

• Atuadores multifuncionais

Os dispositivos KNX da última geração são dotados de funcionalidades acrescidas que complementam a sua função principal. Assim, um simples atuador binário consegue efetuar a medição da corrente que passa pelos seus contatos e registar o número de operações de ligar/desligar os seus contatos.
Estes atuadores normalmente não são dispositivos certificados ou calibrados mas podem ser uma ajuda para os clientes gerirem o seu consumo de energia ou para terem uma visão geral mais transparente do desempenho.

Os atuadores multifuncionais disponíveis atualmente oferecem na maioria dos casos um pacote abrangente de funções adicionais.

3. Smart Grids

A diversificação e generalização das Smart Grids irá permitir obter dados sobre a qualidade da energia consumida e os hábitos de consumo dos clientes finais, permitindo assim aos fornecedores de serviços anteciparem as necessidades prementes. Estamos a assistir à mudança da rede de distribuição de energia. Passamos de uma rede de distribuição estática para uma rede de distribuição controlável e dinâmica, onde é necessário ter em conta os novos fornecedores de energia descentralizados, tais como instalações fotovoltaicas e parques eólicos.

É necessário uma rede de distribuição inteligente, ajustada às necessidades dos clientes finais, de acordo com a procura dos mesmos. Uma rede que apenas forneça ao cliente a potência que ele necessita, e quando necessita para evitar desperdícios.

O desafio das Smart Grids é tornar o consumo energético sustentável e fomentar a racionalidade económica.

ATEC fig3
